Kontron

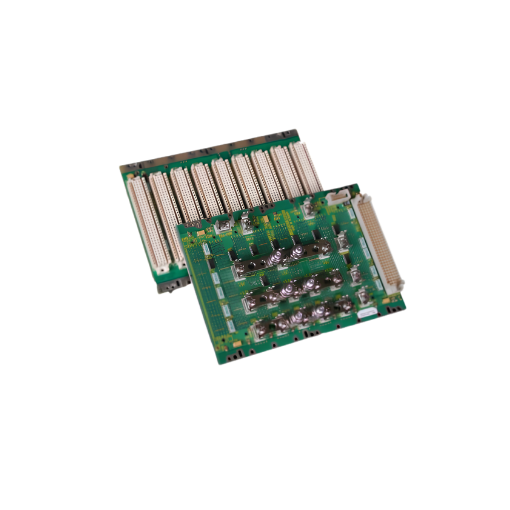

Kontron VME 64x 3U 165
Form factorRackmount
Specifications 12
Environment & compliance
- Temperature
- Betriebstemperatur bei aktiver Terminierung: 0 °C bis +70 °C
bei passiver Terminierung: -40 °C bis +85 °C - Operating Humidity
- Relative Luftfeuchtigkeit: 90 %, nicht kondensierend
I/O & expansion
- Free Slots
- Verfügbare Konfigurationen: 3, 9, 10 und 21 Slots
- Connector
- 160-polige Steckverbinder in 2-mm-Einpresstechnik, Qualitätsstufe 2
Stromversorgung über Stromschiene beziehungsweise M6-Schraubklemme
Chassis-Ground-Anschluss als Kombination aus M6-Schraube und Faston 6,3 × 0.8 mm
Power
- Power & Efficiency
- Leistungsaufnahme bei beidseitiger Terminierung: aktiv < 0.1 A, passiv < 1.6 A
zulässige Strombelastung: Stromschiene 200 A, kombinierter Doppel-Flachsteck-/Schraubanschluss 25 A und Faston-Anschluss 10 A
Strombelastung pro Slot: +3.3 V 12.5 A, +5 V 9.0 A, +12 V 1.5 A, -12 V 1.5 A, +5 V Standby 1.5 A und +48 V (38–75 V) 3.0 A
Physical
- Form Factor
- 3U J1
ausgelegt für VME64x-Systeme
More details
- Backplanes
- Slotabstand: 4 HP (20.32 mm)
aktive oder passive Terminierung auf beziehungsweise in der Backplane
Daisy Chaining/Bus Grant elektronisch-automatisch über OR-Gate oder manuell über Jumper beziehungsweise auf Anfrage per Wire-Wrap - Mechanical
- Leiterplattendicke: 4.3 mm (0,17 Zoll)
Slotabstand: 4 HP beziehungsweise 20.32 mm - Design & Components
- HF-optimiertes Leiterplattendesign aus FR-4
ohmscher Widerstand: < 1,5 Ω
Wellenwiderstand der Signalleitungen: 60 Ω
durchgehende Chassis-GND-Fläche im Montagebereich
HF-Kopplung von Rack- und Systemmasse über Kondensatoren mit jeweils 10 nF und 200 V pro Slot - Compliance
- Basisspezifikation ANSI/VITA 1.1-1997
- Kontron product group
- VME
- Kontron product family
- Backplanes
